Při výběru správného kompresoru Valeo® TM nestačí pouze shoda označení modelu TM. Je třeba zkontrolovat také napětí spojky, typ řemenice a orientaci připojovacího bloku nebo hadicových přípojek.
Tento průvodce se zaměřuje na kompresory Valeo® TM13, TM15, TM16 a TM21 nabízené společností Myriad a vysvětluje klíčové specifikace, podle kterých lze jednotlivá provedení identifikovat.
Proč samotné označení modelu TM nestačí
Označení modelu TM je výchozím bodem, ale neurčuje úplnou specifikaci kompresoru.
Například dva kompresory Valeo® TM15 se mohou lišit v následujících parametrech:
- Napětí spojky
- Typ řemenice
- Počet a provedení drážek řemenice
- Orientace připojovacího bloku nebo hadicových přípojek
- Způsob uchycení nebo provedení kompresoru
Tyto další specifikace je nutné ověřit společně s označením modelu TM, aby bylo možné zúžit výběr na správný kompresor.

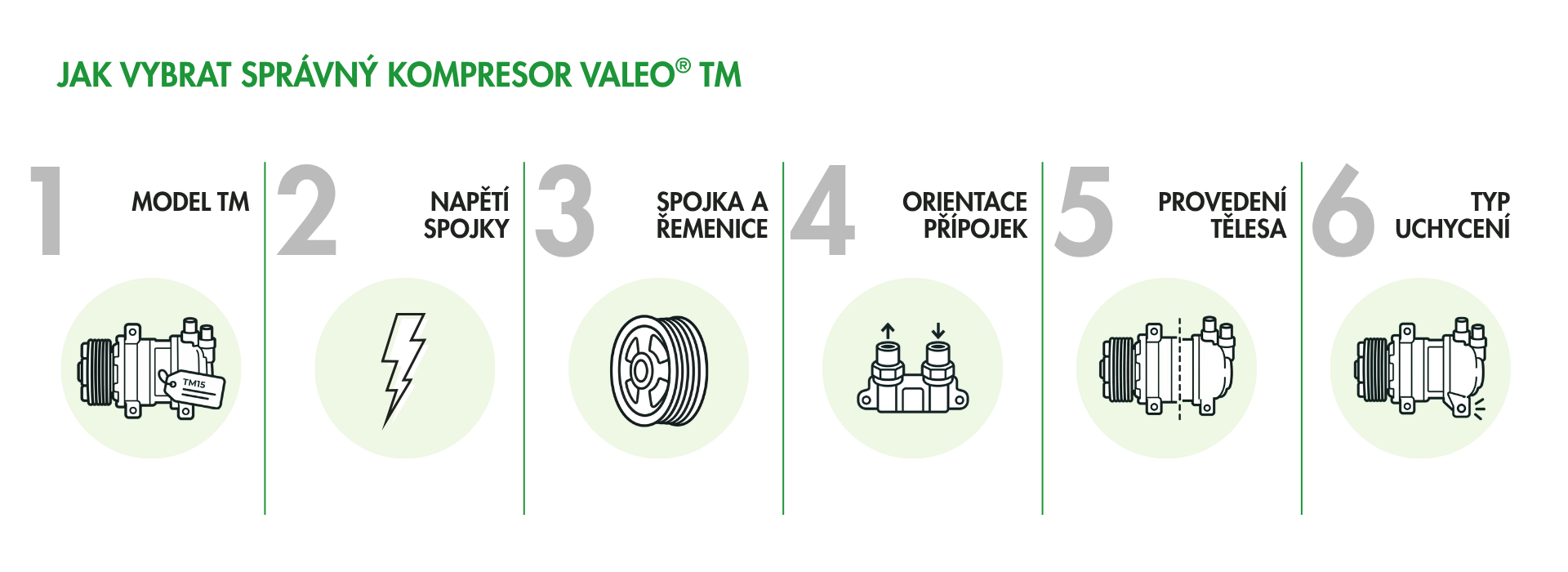

Co zkontrolovat před výběrem kompresoru Valeo® TM
Pro identifikaci správného provedení kompresoru použijte následujících šest bodů:
- Model TM
- Napětí spojky
- Typ spojky a řemenice
- Orientace přípojek
- Provedení tělesa
- Typ uchycení
1. Model kompresoru
Nejprve zjistěte označení modelu TM.
Sortiment Myriad, kterému se tento průvodce věnuje, zahrnuje:
- TM13
- TM15
- TM16
- TM21

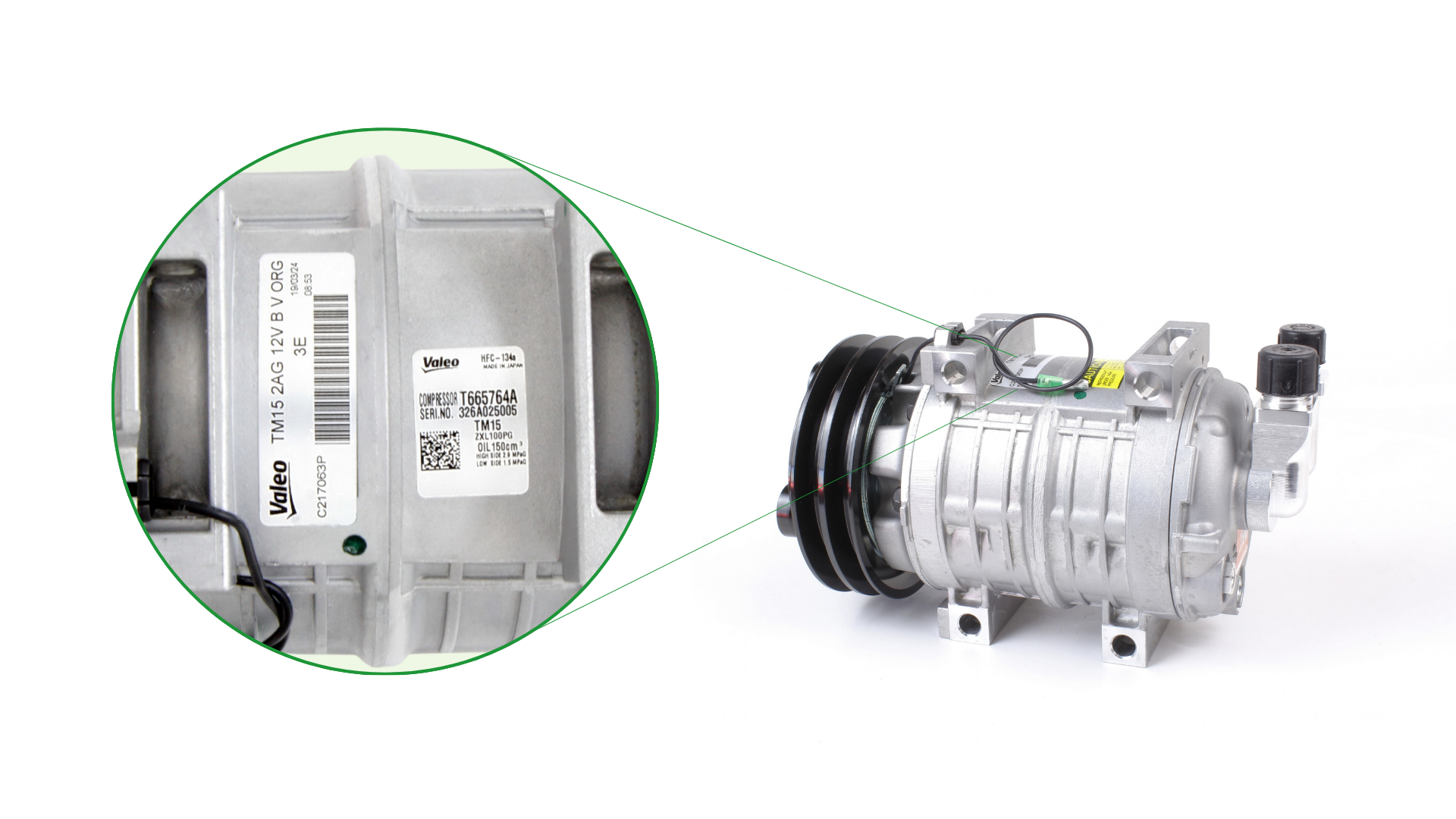

Označení modelu TM najdete na štítku kompresoru.
Kompresory stejné modelové řady TM jsou k dispozici v různých provedeních. Před výběrem konkrétního dílu Myriad proto pokračujte kontrolou zbývajících identifikačních parametrů.
2. Napětí spojky
Zjistěte napětí elektromagnetické spojky.
Kompresory Valeo® TM nabízené společností Myriad zahrnují provedení:
- 12V
- 24V
Napětí spojky je uvedeno v popisu produktu Myriad.
3. Zkontrolujte typ spojky a řemenice
Zkontrolujte typ řemenice namontované na kompresoru.
Poté určete provedení elektromagnetické spojky a řemenice namontované na kompresoru.

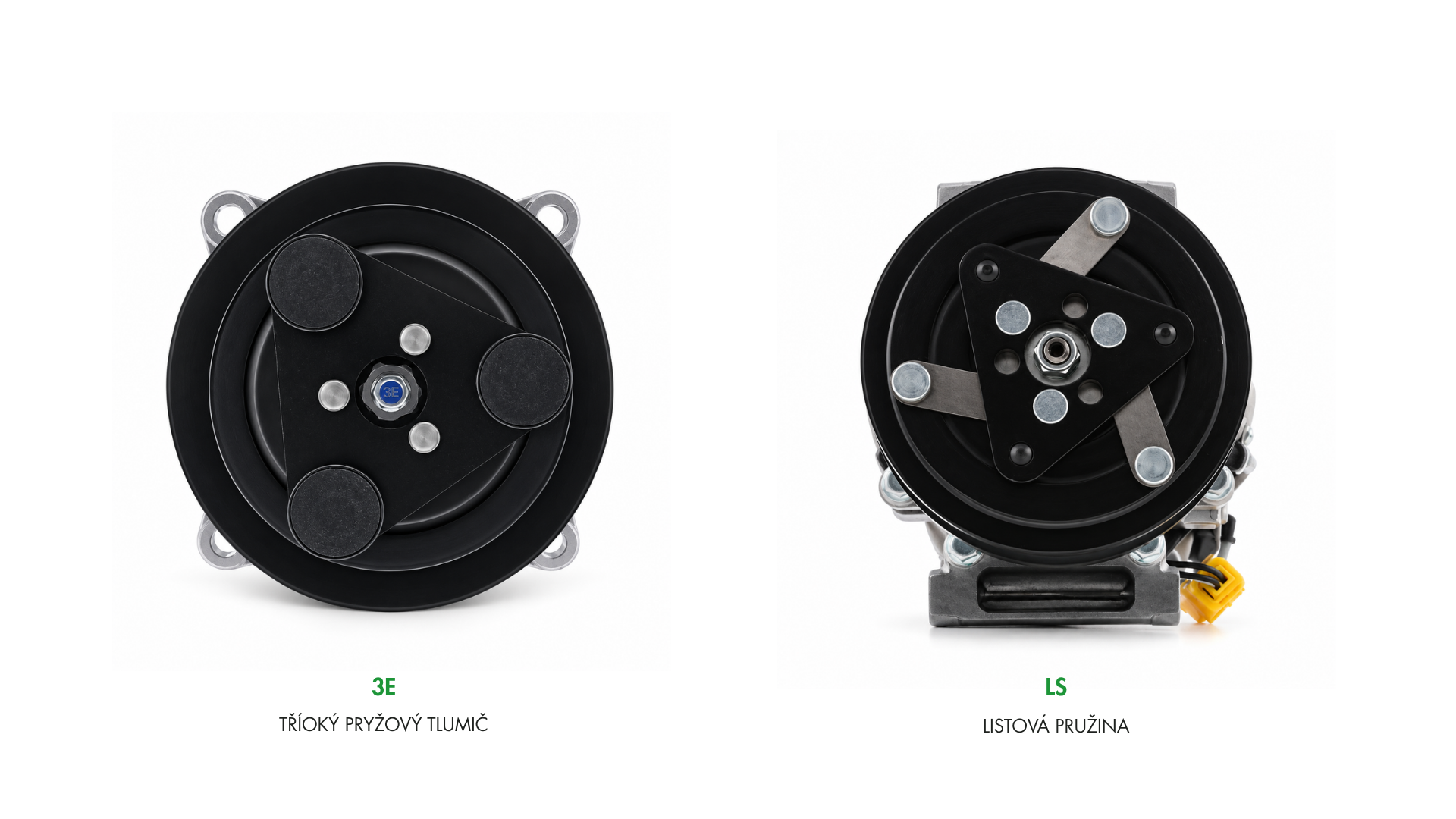

Typ kotvy spojky
Kotva elektromagnetické spojky může mít následující provedení:
- 3E, tříoký pryžový tlumič
- LS, listová pružina
Tato provedení lze vizuálně rozlišit při pohledu na přední stranu spojky.

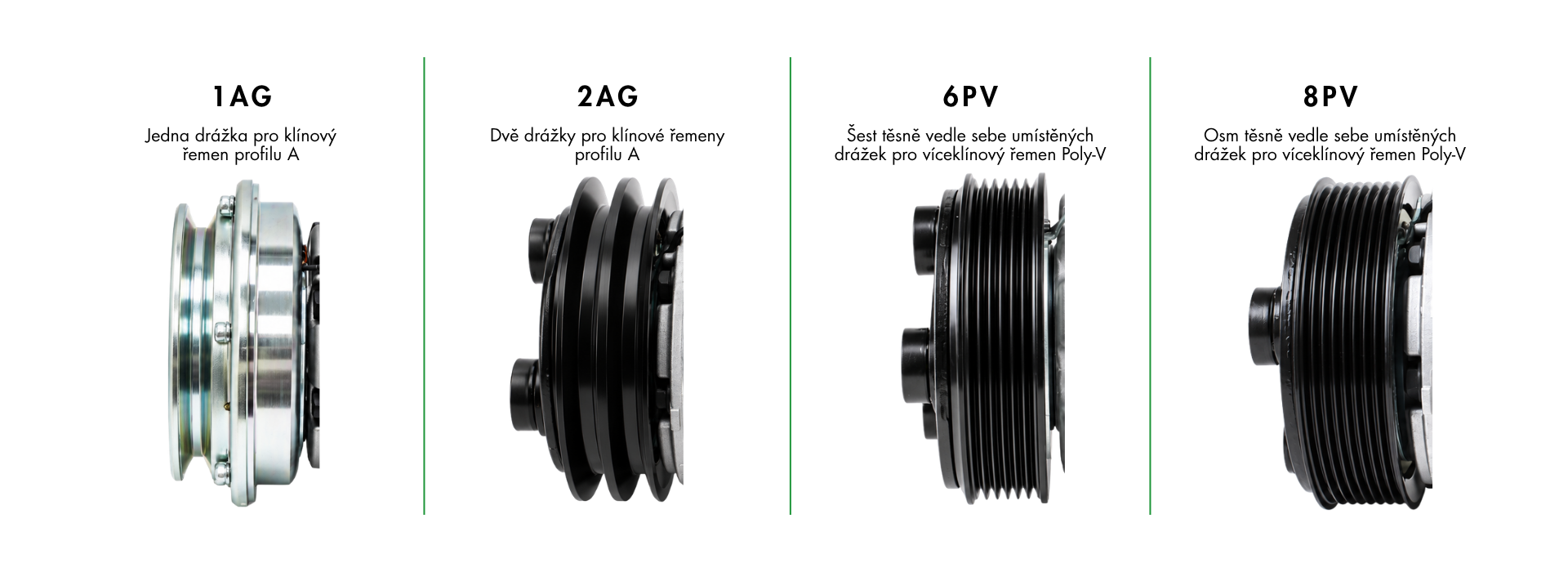

Typ řemenice
Zkontrolujte počet a provedení drážek řemenice.
V nabídce kompresorů Valeo® TM společnosti Myriad se nacházejí například následující provedení řemenic:
- 1AG
- 2AG
- 6PV
- 8PV
Například označení 2AG znamená řemenici se dvěma drážkami profilu A, zatímco označení 8PV znamená řemenici s osmi drážkami pro víceklínový řemen Poly-V.
Provedení kotvy spojky a drážek řemenice lze vizuálně porovnat s kompresorem, který má být nahrazen.

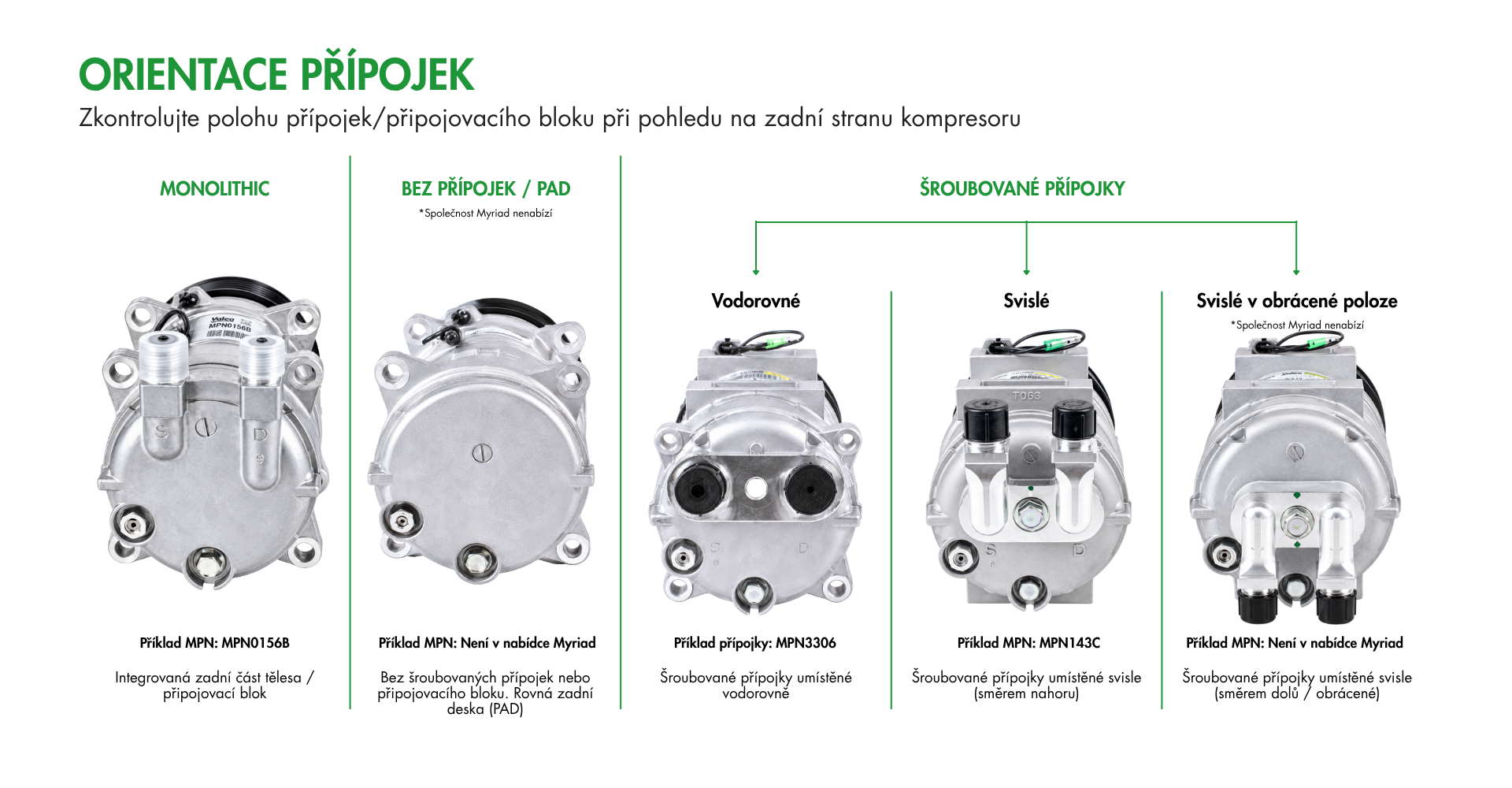

4. Zkontrolujte orientaci přípojek
Zkontrolujte uspořádání připojovacího bloku nebo hadicových přípojek na zadní straně kompresoru.
Kompresory Valeo® TM mohou mít následující provedení přípojek:
- Bez připojovacího bloku / PAD
- Vodorovné
- Svislé
- Svislé v obrácené poloze
U vodorovného, svislého a obráceného svislého provedení se používají šroubované připojovací bloky.
Orientaci lze určit podle polohy přípojek chladiva na zadní straně kompresoru.

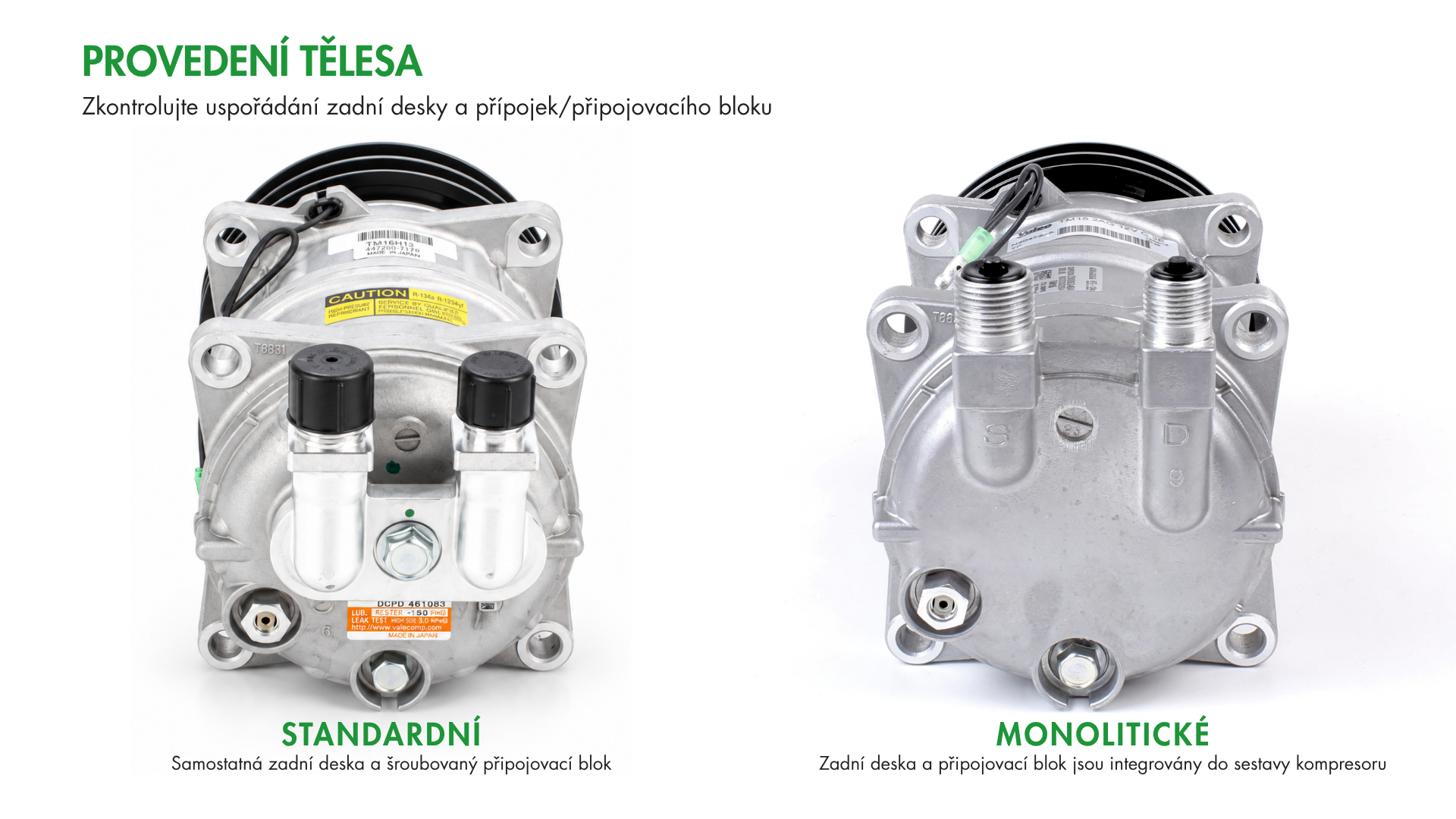

5. Zkontrolujte provedení tělesa
Zjistěte, zda má kompresor standardní nebo monolitické provedení tělesa.
Standardní provedení
Standardní kompresor má samostatnou zadní desku se šroubovaným připojovacím blokem.
Uspořádání připojovacího bloku nebo přípojek lze následně určit samostatně, například jako vodorovné nebo svislé.
Monolitické provedení
U monolitického kompresoru tvoří zadní deska součást tělesa kompresoru a připojovací blok je integrován do jednoho celku.
Rozdíl lze rozpoznat porovnáním zadní strany kompresoru s příklady standardního a monolitického provedení.
6. Zkontrolujte typ uchycení
Nakonec určete způsob uchycení kompresoru.
Výběrový přehled Valeo® TM zahrnuje následující typy uchycení:
- Pomocí montážních ok (Ear)
- Přímé uchycení (Direct)
- Alternátorové provedení (Alternator)
Typ uchycení lze určit podle montážních bodů na tělese kompresoru a jejich porovnáním s příslušným příkladem.
Rychlý kontrolní seznam pro výběr kompresoru Valeo® TM
Před výběrem kompresoru ověřte všech šest specifikací:
|
Co zkontrolovat |
Co zjistit |
|---|---|
|
Model TM |
TM13, TM15, TM16 nebo TM21 |
|
Napětí spojky |
12V nebo 24V |
|
Typ spojky a řemenice |
Kotva spojky 3E nebo LS a provedení drážek řemenice |
|
Orientace přípojek |
Bez připojovacího bloku / PAD, vodorovné, svislé nebo svislé v obrácené poloze |
|
Provedení tělesa |
Standardní nebo monolitické |
|
Typ uchycení |
Pomocí montážních ok, přímé nebo alternátorové provedení |
Aktuální nabídka kompresorů Valeo® TM společnosti Myriad
Po ověření požadovaného modelu, napětí, typu řemenice a orientace přípojek použijte následující tabulky, které vám pomohou zúžit výběr správného kompresoru.
Kompresory Valeo® TM13
|
MPN |
Kompresor |
|---|---|
|
Kompresor Valeo® TM13XS, 12V, 2AG, VOR, R452A / R404A / R134A |
|
|
Kompresor Valeo® TM13XS, 12V, 8PV, VOR, R452A / R404A / R134A |
Kompresory Valeo® TM15
|
MPN |
Kompresor |
|---|---|
|
Kompresor Valeo® TM15XS, 24V, 8PV, VOR, R452A / R404A / R134A |
|
|
Kompresor Valeo® TM15XS, 24V, 2AG, VOR, R452A / R404A / R134A |
|
|
Kompresor Valeo® TM15XS, 12V, 2AG, VOR, R452A / R404A / R134A |
|
|
Kompresor Valeo® TM15XS, 12V, 2AG, VOR, monolitické provedení |
|
|
Kompresor Valeo® TM15XS, 12V, 2AG, VOR, R134A, přímé uchycení |
|
|
Kompresor Valeo® TM15XS, 12V, 1AG, VOR, se spojkou s redukcí otáček |
|
|
Kompresor Valeo® TM15XS, 12V, 8PV, VOR, R452A / R404A / R134A |
|
|
Kompresor Valeo® TM15XS, 12V, 8PV, VOR, s listovou pružinou, monolitické provedení |
|
|
Kompresor Valeo® TM15XS, 12V, 6PV, VOR, R134A, přímé uchycení |
Kompresory Valeo® TM16
|
MPN |
Kompresor |
|---|---|
|
Kompresor Valeo® TM16XS, 24V, 8PV, VOR, R452A / R404A / R134A |
|
|
Kompresor Valeo® TM16XS, 24V, 2AG, VOR, R452A / R404A / R134A |
|
|
Kompresor Valeo® TM16XS, 12V, 2AG, VOR, R452A / R404A / R134A |
|
|
Kompresor Valeo® TM16XS, 12V, 8PV, VOR, R134A, přímé uchycení |
|
|
Kompresor Valeo® TM16XS, 12V, 8PV, VOR, R452A / R404A / R134A |
|
|
Kompresor Valeo® TM16XS, 12V, 8PV, VOR, s listovou pružinou, monolitické provedení |
|
|
Kompresor Valeo® TM16XS, 12V, 2AG, VOR, R134A, přímé uchycení |
Kompresory Valeo® TM21
|
MPN |
Kompresor |
|---|---|
|
Kompresor Valeo® TM21XS, 2AG, 24V |
|
|
Kompresor Valeo® TM21XS, 2AG, 12V |
|
|
Kompresor Valeo® TM21XS, 8PV, 12V |
|
|
Kompresor Valeo® TM21XS, 8PV, 24V |
|
|
Kompresor Valeo® TM21XS, 8PV, 24V, s připojovacím blokem |
|
|
Kompresor Valeo® TM21XS, 8PV, 24V, VOR, monolitické provedení |
Stále si nejste jisti, který kompresor Valeo® TM potřebujete?
Pokud si nejste jisti, který kompresor je správný, zašlete společnosti Myriad následující informace:
- Napětí spojky
- Typ spojky a řemenice
- Orientace připojovacího bloku nebo hadicových přípojek, svislá, vodorovná nebo bez přípojek
S identifikací může našemu týmu pomoci také zaslání zřetelných fotografií kompresoru, spojky a řemenice a uspořádání připojovacího bloku nebo hadicových přípojek na zadní straně.
Shrnutí
Při výběru kompresoru Valeo® TM je nutné určit šest klíčových specifikací:
Model TM + napětí spojky + typ spojky a řemenice + orientace přípojek + provedení tělesa + typ uchycení
Pomocí kombinace těchto specifikací můžete vybrat správný kompresor Valeo® TM13, TM15, TM16 nebo TM21 z nabídky společnosti Myriad.
