Diagnostika poruchy ventilu CSMV a ETV, provoz zpětného ventilu před výměnou desky

V chladicích systémech pro přepravu je ztráta funkce často připisována elektronickým řídicím komponentám, jako je PCB nebo řadič. Nicméně v systémech vybavených elektronickými škrticími ventily, ETV nebo CSMV ventily může být příčina přímo v ventilu nebo v jeho řídicí odezvě.



Nesprávná diagnostika může vést k zbytečné výměně drahých elektronických součástek, prodloužení prostojů a neefektivnímu řešení problémů. Strukturovaný diagnostický přístup by proto měl potvrdit provoz ventilu před přistoupením k výměně regulátoru.







Kontext systému

Ventil ETV / CSMV je klíčovou součástí chladicího systému, která je zodpovědná za modulaci průtoku chladiva na základě vstupu z řídicí jednotky jednotky. Regulátor neustále upravuje polohu ventilu, aby udržel nastavenou teplotu, reagoval na změny zatížení a podpořil efektivitu systému.

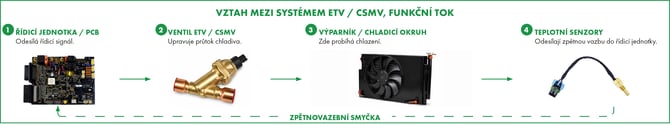

Jednoduše řečeno, funkční vztah je:

Řadiče, jako je SR-2, SR-3 nebo Controller
↓
Ventil ETV / CSMV
↓
Okruh odpařovače/chlazení
↓
Zpětná vazba teploty ze senzorů





Upřesnění terminologie

Různí výrobci mohou používat odlišnou terminologii pro srovnatelné funkce ventilů:

• ETV, elektronický škrtící ventil, běžně používaný společností Thermo King®
• CSMV, Carrier® Suction Modulation Valve, běžně používaný Carrier®

Ačkoliv oba vykonávají podobné modulační funkce, mohou stále existovat rozdíly v řídicí strategii, charakteristikách signálu a mechanickém designu. Pro diagnostické účely zůstávají funkční principy srovnatelné, ale vždy by mělo být zohledněno chování specifické pro OEM zařízení.



Proč je ověřování ventilů zásadní

Před výměnou řídicích komponent je nezbytné ověřit, zda je ventil:

• Reakce na řídicí signály
• Správné otevírání a zavírání
• Mechanicky funkční

Neověření provozu ventilu může vést k nesprávné diagnostice poruch PCB nebo řadiče, zbytečné výměně součástek a prodlouženému výpadku systému.



Typické režimy selhání ventilů

Pochopení běžného chování poruch může zlepšit přesnost diagnostiky.



Doporučený diagnostický postup



Krok 1: identifikovat symptom systému

Začněte tím, že potvrdíte skutečnou stížnost, například:

• Ztráta chlazení
• Neschopnost dosáhnout nastavené hodnoty
• Nestabilní teplota



Krok 2, potvrdit pravděpodobné postižení chlopně

Zjistit, zda je postižená funkce spojena s řízením průtoku chladiva. Pokud ano, ventil by měl být zahrnut do procesu hledání chyb.



Krok 3: ověřte provoz ventilu před výměnou PCB

Použijte speciální nástroj tester ventilů kdyby:

• Zkontrolujte odezvu aktuace
• Potvrďte chování při otevírání a zavírání
• Validace základní mechanické funkce



Krok 4: interpretovat výsledek

Pokud ventil funguje správně

Prozkoumejte ovladač, kabeláž nebo senzory.

Pokud ventil nereaguje

Je pravděpodobná závada ventilu nebo pohonu.

Pokud je odpověď částečná nebo nekonzistentní

Problém může souviset s mechanickou závadou nebo s problémem s řídicím signálem.



Krok 5: pokračujte v další diagnostice až po ověření ventilu

Teprve po potvrzení provozu ventilu by měla být zvážena výměna PCB nebo regulátoru, případně pokročilejší elektrická diagnostika.





Kdy použít tester ventilů

Tester ventilů je zvláště užitečný v následujících situacích:

Před výměnou jakékoliv součástky

To pomáhá potvrdit, zda je ventil skutečně příčinou, než vyměníme další díly.

Po výměně ovladače bez vyřešení

Pokud už byl regulátor vyměněn a funkce stále není dostupná, ventil by měl být zkontrolován.

Před vyjmutím ventilu

To pomůže předejít zbytečnému rozebírání, práci a prostojům tím, že zkontrolujete, zda se ventil otevírá a zavírá před vyjmutím.



Provozní aspekty

Chování ventilů se může lišit v závislosti na stavu systému. Relevantní faktory mohou zahrnovat:

• Dieselový režim vs. elektrický standby
• Pull-down vs steady-state provoz
• Systémy s jednou teplotou vs víceteplotní

Technici by měli zajistit, že systém je v platném provozním stavu a že během testování jsou přítomny řídicí signály.



Nespočet částí podporujících tuto aplikaci



Související komponenty ventilů

V závislosti na aplikaci a diagnostice poruchy Myriad podporuje tyto systémy souvisejícími ventilovými díly, včetně:

• Sady na opravu ventilů
• Ventilový píst, MPN2659
• Kompletní ventily
• Hlavy ventilů, čtvercové
• Ventilová hlava je kulatá MPN3482
• Kompletní sestava ventilů ETV, MPN3484



Shrnutí

Strukturovaný diagnostický přístup zlepšuje přesnost, snižuje zbytečné výměny a pomáhá kontrolovat náklady na opravy.

Ventil ETV / CSMV je základní řídicí součástí, ne jen mechanickou součástí. Poruchy by neměly být přisuzovány PCB nebo regulátoru bez předchozího ověření provozu ventilu. Použití testeru ventilů umožňuje rychlejší a spolehlivější izolaci poruch.

Klíčový princip:

Vždy si ověřte provoz ventilu před výměnou drahých regulačních komponent.



Potřebujete podporu?

Pokud je potřeba pomoc s identifikací správného dílu, diagnostikou problému s ventily nebo výběrem vhodného řešení opravy, technický tým Myriad může poskytnout konkrétní pokyny pro konkrétní použití.



---



Nespočet částí souvisejících s tímto tématem

Myriad nabízí řadu dílů souvisejících s aplikacemi ventilů CSMV / ETV, včetně testera a souvisejících ventilů či opravných prvků.

Nástroj pro testování

MPN5500
ETV CSMV TK a CT tester Nástroj
OEM reference: MRD-07-00375-00

Ventily a opravné produkty CSMV

MPN2479
Referenční číslo CSMV
OEM k opravě ventilů: MRD-14-00441-01

MPN2481
Referenční číslo CSMV
OEM k opravě ventilů: MRD-14-00410-53

MPN2659
Píst ventilu MPN2659 CSMV
OEM reference: MRD-14-00263-20

MPN2478
Valve CSMV Vector®
OEM reference: MRD-14-00441-00

MPN2480
Valve CSMV HE 19®
OEM reference: MRD-14-00410-28

MPN2482
Reference pro CSMV Valve Vector® 1350
OEM jsou MRD-14-00410-22, MRD-14-00410-27



Produkty ETV

MPN3489
ETV Throttling Valve Head Square T-XX SLXe SLXi
OEM reference: MRD-40-1472

MPN3482
Hlava škrticího ventilu ETV Round SLX SLXe SLXi
OEM reference: MRD-40-1571, MRD-40-0947

MPN3484
ETV škrtící ventil Complete Square SLX SLXe SLXi
OEM reference: MRD-61-9506
