Diagnostyka usterek zaworów CSMV i ETV, sprawdź działanie zaworu przed wymianą płytki

W systemach chłodniczych transportu utrata funkcji często przypisywana jest elektronicznym elementom sterującym, takim jak PCB czy sterownik. Jednak w systemach wyposażonych w elektroniczne zawory dławiące, zawory ETV lub CSMV, przyczyna może leżeć w samym zaworze lub jego reakcji sterującej.

Błędna diagnoza może prowadzić do niepotrzebnej wymiany kosztownych komponentów elektronicznych, wydłużenia przestojów oraz nieefektywnego rozwiązywania problemów. Ustrukturyzowane podejście diagnostyczne powinno zatem potwierdzić działanie zaworu przed przystąpieniem do wymiany sterownika.





Kontekst systemu

Zawór ETV / CSMV jest kluczowym elementem w systemie chłodniczym, odpowiedzialnym za modulację przepływu czynnika chłodniczego na podstawie sygnałów sterujących z regulatora jednostki. Sterownik nieustannie reguluje położenie zaworu, aby utrzymać temperaturę nastawioną, reagować na zmiany obciążenia i wspierać efektywność systemu.

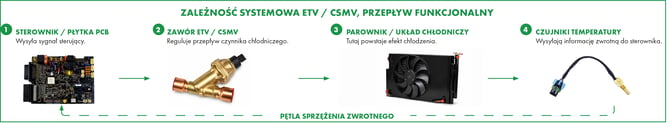

Mówiąc prosto, relacja funkcjonalna to:

Kontroler, taki jak SR-2, SR-3 lub Controller
↓
Zawór ETV / CSMV
↓
Obwód parownika/chłodzenia
↓
Sprzężenie zwrotne temperatury z czujników





Wyjaśnienie terminologii

Różni producenci OEM mogą używać różnych terminologii dla porównywalnych funkcji zaworowych:

•    ETV, elektroniczny zawór ograniczający, powszechnie stosowany przez Thermo King®
•    CSMV, zawór modulacji ssania nośnego®, powszechnie stosowany przez Carrier®

Chociaż oba wykonują podobne funkcje modulacji, różnice mogą nadal występować w strategii sterowania, cechach sygnału i konstrukcji mechanicznej. Dla celów diagnostycznych zasady funkcjonalne pozostają porównywalne, ale zachowanie specyficzne dla OEM należy zawsze brać pod uwagę.

Dlaczego weryfikacja zaworów jest kluczowa

Przed wymianą elementów sterujących ważne jest potwierdzenie, czy zawór jest:

•    Reagowanie na sygnały sterujące
•    Poprawne otwieranie i zamykanie
•    Funkcjonalność mechaniczna

Brak weryfikacji działania zaworu może skutkować błędną diagnozą usterek PCB lub sterownika, niepotrzebną wymianą komponentu oraz przedłużającym się przestojem systemu.



Typowe tryby awarii zaworów

Zrozumienie typowych zachowań awarii może poprawić dokładność diagnostyki.



Zalecany workflow diagnostyczny

Krok 1: zidentyfikować objaw układu

Zacznij od potwierdzenia rzeczywistej skargi, na przykład:

•    Utrata chłodzenia
•    Niemożność osiągnięcia wartości nastawionych
•    Niestabilna temperatura

Krok 2, potwierdzić prawdopodobne zaangażowanie zastawki

Ustal, czy dotknięta funkcja jest powiązana z kontrolą przepływu czynnika chłodniczego. Jeśli tak, zawór powinien zostać włączony do procesu wykrywania błędów.

Krok 3: sprawdź działanie zaworu przed wymianą PCB

Użyj dedykowanego narzędzia testera zaworów, aby:

•    Sprawdź reakcję aktuacji
•    Potwierdź zachowanie otwierania i zamykania
•    Walidacja podstawowej funkcji mechanicznej

Krok 4: interpretacja wyniku

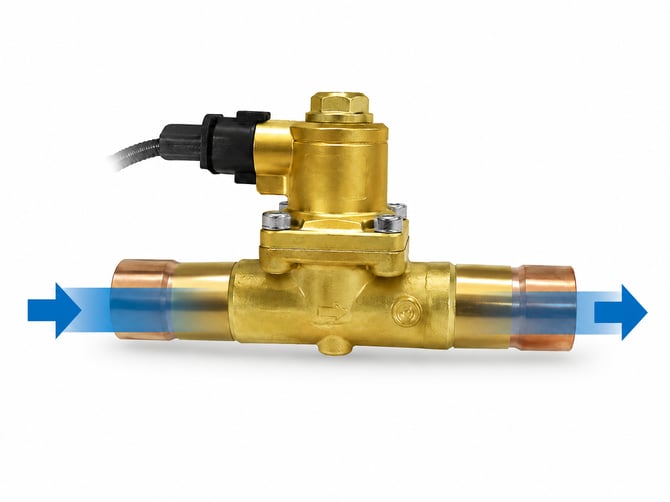

Jeśli zawór działa poprawnie
Sprawdź kontroler, okablowanie lub czujniki.

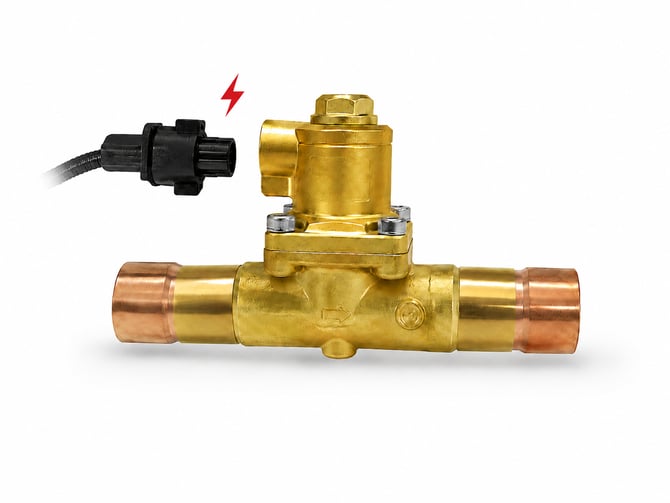

Jeśli zawór nie reaguje
Prawdopodobnie jest usterka zaworu lub siłownika.

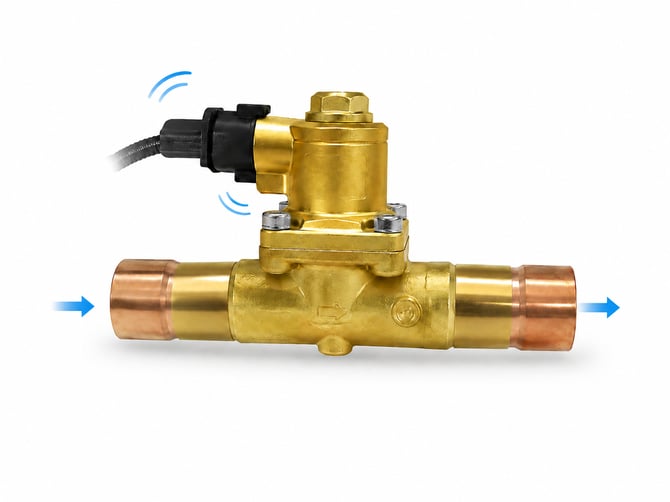

Jeśli odpowiedź jest częściowa lub niespójna
Problem może dotyczyć usterki mechanicznej lub sygnału sterującego.

Krok 5: kontynuować dalszą diagnostykę dopiero po weryfikacji zastawki

Dopiero po potwierdzeniu działania zaworu należy rozważyć wymianę PCB lub sterownika albo bardziej zaawansowaną diagnostykę elektryczną.



Kiedy używać testera zaworów

Tester zaworu jest szczególnie przydatny w następujących sytuacjach:

Przed wymianą jakiegokolwiek komponentu
To pomaga potwierdzić, czy zawór faktycznie jest przyczyną przed wymianą innych części.

Po wymianie kontrolera bez rozwiązania
Jeśli sterownik został już wymieniony, a funkcja nadal jest niedostępna, należy sprawdzić zawór.

Przed wyjmowaniem zaworu

Może to pomóc uniknąć niepotrzebnego demontażu, pracy i przestojów, sprawdzając przed demontażem, czy zawór się otwiera i zamyka.

Kwestie operacyjne

Zachowanie zaworu może się różnić w zależności od warunków systemowych. Istotne czynniki mogą obejmować:

•    Tryb diesla vs elektryczny tryb czuwania
•    Operacja pull-down vs Steady- state
•    Systemy jednotemperaturowe vs wielotemperaturowe

Technicy powinni upewnić się, że system jest w stanie prawidłowym i że podczas testów obecne są sygnały sterujące.



Niezliczone części wspierające to zastosowanie



Powiązane elementy zaworu

W zależności od zastosowania i diagnozy usterki, Myriad wspiera te systemy powiązanymi częściami zaworowymi, w tym:

• Zestawy naprawcze zaworów
• Tłok zaworu, MPN2659
• Pełne zawory
• Głowice zaworowe, kwadratowe
• Głowica zaworu okrągła, MPN3482
• Kompletny zestaw zaworów ETV, MPN3484



Podsumowanie

Uporządkowane podejście diagnostyczne poprawia dokładność, ogranicza niepotrzebną wymianę i pomaga kontrolować koszty napraw.

Zawór ETV / CSMV jest kluczowym elementem sterującym, a nie tylko mechanicznym. Usterki nie powinny być przypisywane PCB ani sterownikowi bez wcześniejszej weryfikacji działania zaworu. Zastosowanie testera  umożliwia szybszą i bardziej niezawodną izolację uszkodzeń.

Kluczowa zasada:

Zawsze potwierdzaj działanie zaworu przed wymianą kosztownych komponentów sterujących.



Potrzebujesz wsparcia?

Jeśli potrzebna jest pomoc w identyfikacji właściwej części, diagnozowaniu problemu związanego z zaworem lub wyborze odpowiedniego rozwiązania naprawczego, zespół techniczny Myriad może wesprzeć go poprzez indywidualne wskazówki dotyczące zastosowania.



---



Mnóstwo części związanych z tym tematem

Myriad oferuje szeroki wybór części związanych z zastosowaniami zaworów CSMV/ETV, w tym narzędzie testera oraz powiązane zawory lub elementy naprawcze.

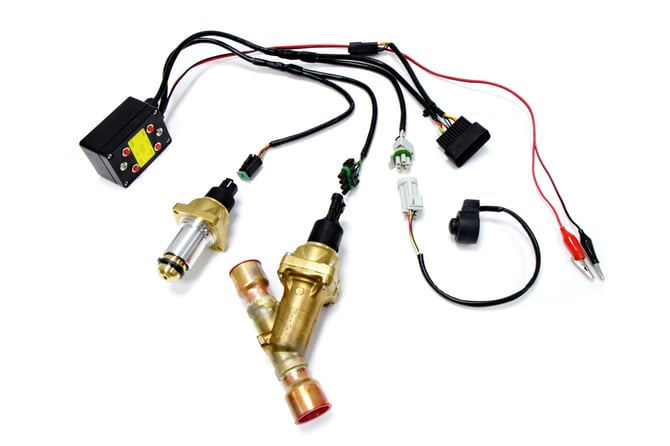

Narzędzie testowe

MPN5500
Tester zaworów ETV / CSMV TK i CT
Numer OEM: MRD-07-00375-00



Zawory CSMV i produkty naprawcze

MPN2479
Zestaw naprawczy CSMV
Numer OEM: MRD-14-00441-01

MPN2481
Zestaw naprawczy CSMV
Numer OEM: MRD-14-00410-53

MPN2659
Tłoczek zaworu CSMV
Numer OEM: MRD-14-00263-20

MPN2478
Zawór CSMV Vector®
Numer OEM: MRD-14-00441-00

MPN2480
Zawór CSMV HE 19®
Numer OEM: MRD-14-00410-28

MPN2482
Zawór CSMV Vector® 1350
Numery OEM: MRD-14-00410-22, MRD-14-00410-27



Produkty ETV

MPN3489
Kwadratowa głowica zaworu dławiącego ETV T-XX SLXe SLXi
Numer OEM: MRD-40-1472

MPN3482
Okrągła głowica zaworu dławiącego ETV SLX SLXe SLXi
Numer OEM: MRD-40-1571, MRD-40-0947

MPN3484
Kompletny kwadratowy zawór dławiący ETV SLX SLXe SLXi
Numer OEM: MRD-61-9506
